BODY




Body Spring $ 7.25 X023B7101Z



Body Spring Clip $ 4.50 X023B7100Z



Windscreen Beading - White, Type A $ 4.05/ft A023B6060W
Windscreen Beading - White, Type B $ Inquire X023B6060W

Windscreen Beading - Black, Type A $ 3.25/ft A023B6060B
Windscreen Beading - Black, Type B $ 3.25/ft X023B6060B

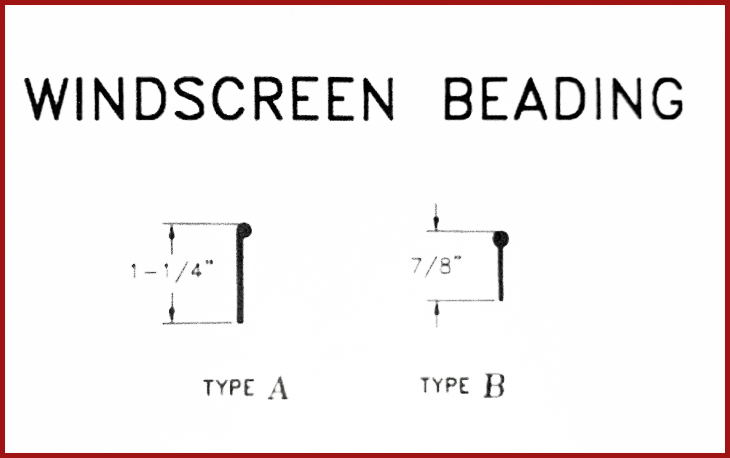

Windscreen Beading Measurement






FRONT SUSPENSION



Lotus vertical link

Vertical Link - R/H - Mk19/23C $ Inquire X019C6005Z
Vertical Link - L/H - Mk19/23C $ Inquire X019C6006Z




Lotus vertical link

Vertical Link - R/H - Mk19/23C, w/o grease holes $ Inquire A019C6005Z
Vertical Link - L/H - Mk19/23C, w/o grease holes $ Inquire A019C6006Z




Upper ball joint
Upper Ball Joint $ 136.50 B023C6007Z
5/8 - 18 UNF thread
Modern style



Ball joint boot Upper Ball Joint Boot $ 14.00 X023C3007Z
Original style



Bearing 08125
Wheel Bearing, Inner $ Inquire G019C6017Z
08125 / 08231




Wheel Bearing, Outer $ Inquire X019C6016Z
17520 / 17580



Axle $ 110.00 X019C6008Z
Chrome Moly steel
Rolled threads


Retaining nut
Retaining Nut, Axle $ 0.90 X023C6011Z



Hub

Hub $ 350.00 X019C6014Z
Chrome Moly steel



Wheel stud nut
Wheel Stud Nut, Inner (UNF only) $ 4.75 A023C7050Z



WHEEL STUDS - Mk19/23C
BSF/BSF $ 15.50 A023C6015Z
3.719 " OAL
Rolled threads
Chrome Moly steel

UNF/UNF $ 19.95 C023D6015Z
3.969 " OAL
Rolled threads
Chrome Moly steel


Lug nut Lug Nut (BSF) $ 8.65 X023D6000NP
Lug Nut (UNF) $ 8.65 A023D6000NP
Silicon bronze


Upper trunnion seal
Upper Trunnion Seal $ 3.40 A023C6047Z
Not included in Trunnion Kit below



Trunnion
Trunnion, R/H $ 45.45 X023C6025Z
Trunnion, L/H $ 45.45 X023C6026Z



Trunnion / Sway Bar Link Bolt $ 28.75 A023C6023Z
Chrome Moly steel
Rolled threads


Trunnion kit
Trunnion Kit $ 17.75 X023C6012Z



Wishbone bush Wishbone Bush, Upper Front $ 18.85 X023E6011Z
1/2" I.D. x 1-1/16" O.D. x 1-3/8" Long
Chrome Moly steel inner sleeve
Black Oxide coated outer sleeve




Upper Wishbone $ Inquire X019C0001PL
Nickel plated



Lower Wishbone - L/H $ 545.00 A019C0022PL
Lower Wishbone - R/H $ 545.00 A019C0023PL
Nickel plated
Supplied with spherical bearing installed



Sway Bar $ Inquire A023C0003PL



Sway bar link
Sway Bar Link $ 62.50 A023C0005Z
Nickel plated


Wishbone bush Wishbone Bush $ 14.95 X023C6004Z
3/8" I.D. x 3/4" O.D. x 1-7/32" Long
Chrome Moly inner sleeve



Hub Cap - Wobbly $ Inquire A023G0002Z
Nickel plated


Hub cap seal
Hub Cap Seal $ 1.30 X023G6018Z

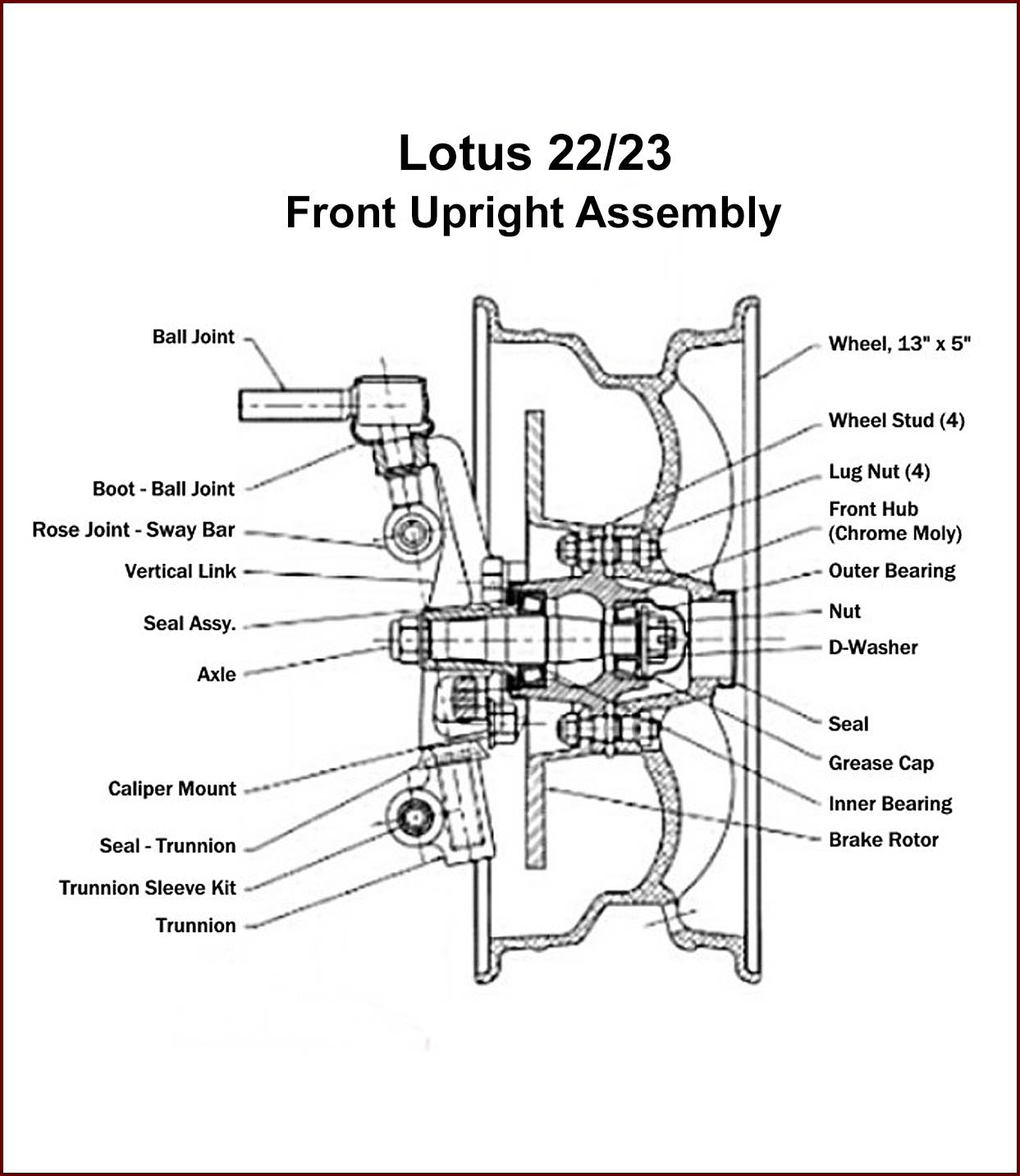

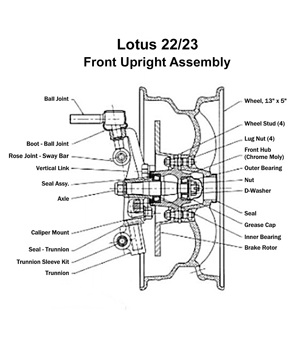

Front Upright drawing






REAR SUSPENSION





Carrier Housing, L/H / R/H $ 575.00 X019D0066B
Mag. Chromate coated

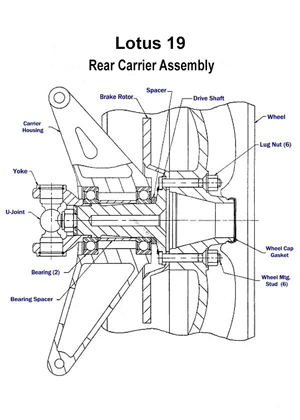

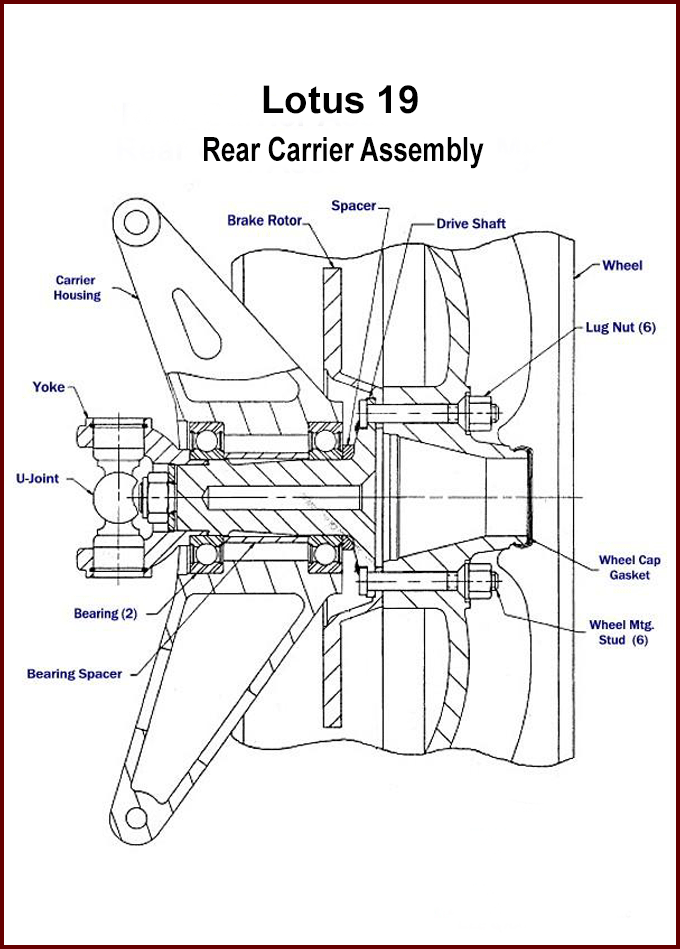

Rear Carrier Assembly Drawing - Mk19





Carrier Housing Bearing, Inner $ Inquire G023D6017Z
6208-2RS1




Carrier Housing Bearing, Outer $ Inquire GB06C6017Z
6010 - 2RS1



Bearing spacer
Spacer - Bearing to Bearing $ Inquire X019D0148Z




Spacer - Bearing to Hub $ 15.75 A019D0186Z




Outboard Drive Shaft $ Inquire A019D0003Z
Chrome Moly steel




Rear Shaft Yoke - 10 Spline $ 231.50 A023D7005Z-CM
Forged in U.S.A.
Chrome Moly steel
Magnetic Particle Inspected (MPI)




Flange Yoke - 1300 Series $ 89.75 X019D6007Z
Uses 7/16 inch Bolt
2.40 inch x 2.86 inch



Lock nut rear axle Lock Nut - Rear Axle Yoke $ 2.65 X023D6019Z
5/8 - 18 UNF thread
Zinc plated


Washer, Rear Axle / Yoke $ 6.15 X023D0048Z
Hardened
For 5/8" diameter bolt

Washer, Rear Axle / Yoke $ 6.40 X023D0048PL
Hardened
Plated
For 5/8" diameter bolt


Wheel spacer
Wheel Spacer - Rear (6061-T6 Aluminum) $ Inquire X023D5000Z
.060" thick



Wheel spacer Wheel Spacer - Rear (6061-T6 Aluminum)
.250" thick $ Inquire F023D5000Z
.312" thick $ Inquire H023D5000Z
.438" thick $ 50.00 A023D5000Z
.500" thick $ 50.00 B023D5000Z
.625" thick $ 52.50 C023D5000Z


U-joint

Universal Joint - w/ grease fitting $ 65.00 X023D6005Z
1300 Series

Universal Joint - w/o grease fitting $ 62.65 A023D6005Z
1300 Series

Universal Joint - w/o grease fitting - Heavy Duty $ Inquire A023D6005HD
1300 Series



Universal Joint Selection Chart






Lotus Wheel Stud Chart

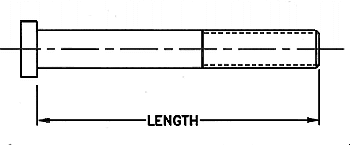

Wheel Stud Length Measurement


Stud, Wheel Mtg - BSF 2.750" $ 9.75 X023D6015Z
Stud, Wheel Mtg - UNF 2.875" $ 13.80 A023D6015Z
Hardened Chrome Moly steel
Rolled threads


Lug nuts Lug Nut (BSF) $ 8.65 X023D6000NP
Lug Nut (UNF) $ 8.65 A023D6000NP
Silicon Bronze


Lug Nut (BSF) $ 8.75 X023D6000Z
Chrome plated
Whitworth



Halfshaft - 11.17" $ Inquire X019D0015W




Halfshaft Measurement




Upper Radius Arm $ 245.00 X019D0048PL
Lower Radius Arm $ 245.00 X019D4011PL
Nickel plated


Spherical rod end Spherical Rod End

7/16" Diameter   5/8 - 18 UNF thread   2.595" Length $ 119.00 A019D6003W
Chrome Moly steel
Rolled thread
TFE Liner
Made in U.S.A.



Spherical Rod End Measurement



Rod, Lower Wishbone, Outer   47.25 X019D0191Z
Chrome Moly steel with rolled threads
7/16" Diameter    9-11/16" O.A.L.
5/16 UNF - 7/16 UNF - 7/16 UNF threads



Lower A-Arm - L/H $ 555.00 A019D0013PL
Lower A-Arm - R/H $ 555.00 A019D0014PL
Nickel plated
Supplied with spherical bearing installed




Sway Bar $ Inquire X023D0002PL
Nickel plated


Sway bar link
Sway Bar Link $ 43.25 X023D0005PL
Nickel plated



Radium Arm Bush $ 27.00 X019D6001Z
1/2" I.D. x 1-1/16" O.D. x 1" Long
Chrome Moly steel inner sleeve


Sway Bar Link / Radium Arm Bush $ 10.35 X023D6001Z
3/8" I.D. x 3/4" O.D. x 7/8" Long
Chrome Moly steel inner sleeve
Upper Link Bush $ 15.85 X023D6010Z
1/2" I.D. x 7/8" O.D. x 15/16" Long
Chrome Moly steel inner sleeve
Lower Wishbone Bush $ 23.50 X023D6011Z
7/16" I.D. x 15/16 O.D. x 1-3/8" Long
Chrome Moly steel inner sleeve



Hub Cap - Wobbly $ Inquire A023G0002Z
Nickel plated



Hub Cap Seal $ 1.30 X023G6018Z





ENGINE



Engine mounting bush Engine Mounting Bush $ 18.85 X023E6011Z
1/2" I.D. x 1-1/16" O.D. x 1-3/8" Long
Chrome Moly steel inner sleeve
Black Oxide coated outer sleeve




TRANSAXLE



Engine Mounting Bush $ 18.85 X023E6011Z
1/2" I.D. x 1-1/16" O.D. x 1-3/8" Long
Chrome Moly steel inner sleeve
Black Oxide coated outer sleeve


Shift Lever $ 99.75 A023F0001Z
Chrome Moly steel
Rolled thread




STEERING



Steering column clamp
Steering Column Clamp $ 17.85 X023H6038Z




Steering Wheel - 11" Diameter $ Inquire
Thick grip, black spokes



Steering Wheel - 11" Diameter $ Inquire
Thick grip



Steering Wheel - 12" Diameter $ Inquire
Thick grip



Steering wheel hub

Steering Wheel Hub $ 59.85 X023H0021Z




Tie rod end

Ball Joint, Steering Arm (Tie Rod End) $ 41.50 X023H6007W





Steering Column Bush $ 12.65 X023H6031W




Steering Column Coupling Bushing $ 2.70ea X023H6003Z
8 required per coupling




Steering Rack Bellows $ 20.15 A023H6027Z



Lotus steering arm Steering Arm - L/H $ 104.65 X022H6001Z
Steering Arm - R/H $ 104.65 X022H6000Z
Forged Chrome Moly steel - Made in U.S.A.
Tapered hole
7" Overall length


Steering Arm - L/H $ 104.65 A022H6001Z
Steering Arm - R/H $ 104.65 A022H6000Z
Forged Chrome Moly steel - Made in U.S.A.
Straight hole
7" Overall length



Shim, Steering Rack Tie Rod Ball
.010" Thk - Carbon steel $ 2.95 X023H1061Z
.002" Thk - Carbon steel $ N.L.A. X023H1060Z

Shim, Steering Rack Tie Rod Ball
.010" Thk - Stainless steel $ 3.15 X023H1061S
.002" Thk - Stainless steel $ 3.20 X023H1060S



Steering Rack Locking Washer $ 5.25 X023H5003Z
Plated



Steering Rack $ 280.00 X019H2703HT
Rolled threads
Heat treated teeth




Steering Rack Chart





Steering Column $ 75.00 X023H6055NP
23-3/4" Length




Steering Column Coupling Assy - Used $ 32.50 X023H6002W



Tie rod
Tie Rod $ Inquire X023H0005Z





BRAKE



Lotus rear rotor

Rotor, Rear $ 205.00 X023J0001Z
9.570" Diameter



Lotus brake rotor

Rotor, Front $ Inquire A023J0001Z
10.570" Diameter



Calipers Caliper, Front - L/H - AR $ 795.00 X023J6102HC
Caliper, Front - R/H - AR $ 795.00 X023J6103HC
Less pads
Resin impregnated
Hard coated



Caliper Plug - AR $ 28.50 X023J8101Z



O-Ring, Caliper Plug - AR $ 0.65 X023J8102Z



Caliper Piston - AR (2 inch dia) $ 35.50 X023J6135Z
Aluminum
Hard anodized coated


O-Ring, Caliper Piston - AR $ 18.00 X023J6151Z
2 inch I.D.



Caliper, Rear - L/H - NR $ 890.00 X023J6002HC
Caliper, Rear - R/H - NR $ 890.00 X023J6003HC
Less pads
Resin impregnated
Hard coated


Caliper Plug - NR $ 27.00 X023J8001Z



O-Ring, Caliper Plug - NR $ 0.50 X023J8002Z



Caliper Piston - NR (1-1/2 inch dia) $ 36.00 X023J6035Z
Aluminum
Hard anodizing coated



O-Ring, Caliper Piston - NR $ 18.00 X023J6051Z
1-1/2 inch I.D.



Caliper Bleeder Screw $ 7.25 X023J6057S



Bleeder Screw Cap $ 1.10 A023J6034Z




Tube Assy, Cross-over - AR/NR $ 13.50 X023J8003Z




Brake Pad Retainer $ 5.00 X023J3001Z
Stainless steel



Pad Retainer Kit $ 4.80 X023J9500Z
2 Nuts
2 Studs
2 Lockwashers


Pad Retainer Kit w/o Studs $ 1.75 X023J9501Z
2 Nuts
2 Lockwashers



Caliper Mount - Front - L/H  $ 150.00 A023C6021Z
Caliper Mount - Front - R/H  $ 150.00 A023C6022Z




Caliper Mount $ 92.50 A023D6021Z
with Heli-Coil inserts
Not original; used to adapt 'AR's to rear upright


Caliper mount
Caliper Mount - Rear $ 92.50 X023D6021Z





Brake Pedal Mount $ 198.00 X023J0707Z
Cast aluminum



Balance bar assembly
Balance Bar Assembly $ 253.00 X023T0009Z





Balance Bar Clevis $ 66.50 X023J1533Z
Nickel plated



Balance bar Balance Bar $ 27.75 X023J1530Z
Chrome Moly steel
Rolled threads




Balance Bar Assembly drawing






COOLING



Swirl pot cap
Swirl Pot Cap $ 13.00 X023K6000Z



Cap O-Ring $ 0.60 X023K7001Z




Swirl Pot Relief Valve Cap $ Inquire X019K7004Z



Cap Sealing Washer $ 3.95 X023K7003Z



Bleed-back valve
Bleed-back Valve Assembly $ 42.50 X023K7005
Supplied disassembled



Bleed-back Valve Gasket $ 2.60 X023K7002Z




Pressure Relief Spring $ 3.65 X023K7006Z




Union, Oil Tank Inlet $ 5.00 A023K3101S
1/2 BSP x 1/2 BSP




Sealing Washer - Oil Tank Oil Strainer $ 0.30 A023K3012Z




Oil Outlet Screen Assembly $ 12.50 X023K3151W





ELECTRICAL





Headlight Unit (Lens) - Modern style $ 21.50 A023M6121Z
5-3/4" size



Headlight socket
Headlight Socket - Modern style $ 23.50 HE66490




5-Pin Socket Cap $ 12.75 A023M5100Z




Running Light $ Inquire X019M6261W





Tail Light - Small Diameter $ 74.65 X019M6029W




Tail Light - Large Diameter $ 92.00 X019M6025W




Bulb, Halogen Headlight - Modern Style $ 10.75 A023M6360Z
LLB354




Fuse Box $ 162.00 X023M6159Z



Fuse Box Cover $ 65.70 X023M6160Z




Fuse Box - w/o Cover $ 44.75 X023M6159



Lotus ignition switch

Ignition Switch $ Inquire X023M6015Z



Ignition Key & Lock $ 21.25 X023M6144Z




Decal, Lucas Coil - SA 12 $ N.L.A. X023M2075Z



Decal, Lucas Coil - HA 12 $ 6.30 A023M2075Z


To Lotus Wheels


Most parts are aftermarket reproductions and no inference is intended that any were manufactured by the original manufacturer.
